Kamera jądrowa wysokiego ciśnienia typu YHX-II

Kamera jądrowa wysokiego ciśnienia typu YHX-IIZasada pracy

Na rysunku I, RA = RA' jest fasą jądra stałego oporu. Rezystancja stała Ra=Ra′ Rezystancja regulowalna r z r′ i mikroamperemetrem Ig zostały zebrane w jedną powierzchnię jądrową. Zgodnie z ogólną zasadą mostu wymiennego. Gdy UA = UA', regulacja r i r' umożliwia równowagę mostu, tj. Xg = 0, w tym przypadku wartości amplitudy napięcia i potencjału pomiarowego na obu końcach są takie same. Jeśli potencjał napięcia na obu końcach jest taki sam, a wartość amplitudy nie jest całkowicie równa, regulacja r i r' nadal umożliwia równowagę mostu. Tylko wtedy, gdy fazy obu końców nie są takie same, regulacja r i r' nie może doprowadzić do równowagi mostu, tj. Ig = 0. W tym momencie pomiarowane napięcie nie jest takie samo.

Kamera jądrowa wysokiego ciśnienia typu YHX-IIWyniki testów

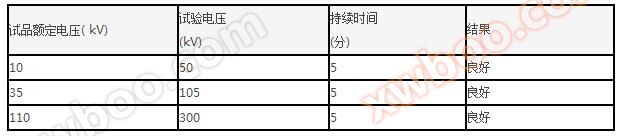

Wartości oporu pojedynczego jądra i wyniki pomiarów kształtu znajdują się w tabeli 1.
Tabela 1

Wyniki badania odporności na ciśnienie na częstotliwość pracy pręta pojedynczego jądra znajdują się w tabeli 2.
Tabela 2

Wyniki badań grzewczych elementów elektrycznych z pojedynczym jądrem znajdują się w tabeli 3.
Tabela 3

Temperatura środowiska podczas badania: 17,5 ° C.
Ogólne testy kamery jądrowej
(1) Przewody testowe w laboratorium patrz rysunek II.

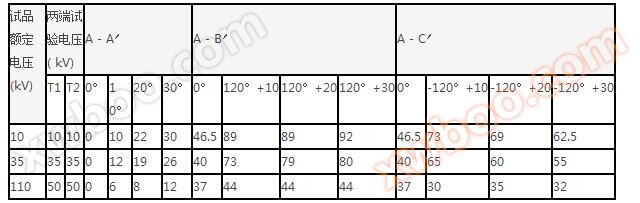

(2) Wyniki badań znajdują się w tabeli 4.
Tabela 4

5、Kamera jądrowa wysokiego ciśnienia typu YHX-IITesty na miejscu
Wyniki badań na terenie w systemach 10 kV, 35 kV i 110 kV znajdują się w tabeli 5.
Tabela 5

Kamera jądrowa wysokiego ciśnienia typu YHX-IIWnioski
1、Kamera jądrowa wysokiego ciśnienia typu YHX-IIPod napięciem roboczym, zatwierdzona praca fazowa linii zasilania wysokiego napięcia jest narzędziem do testowania ładunku elektrycznego, zwłaszcza w przypadku bezpośredniego kontaktu z prętem jądrowym wysokiego napięcia przeprowadzone są badania wysokiej odporności na częstotliwość roboczą. Wyniki wykazały, że zarówno jego izolacja, jak i odległość bezpieczeństwa spełniają wymogi procedur bezpieczeństwa elektrycznego. Ponadto, ponieważ koniec pręta jądrowego jest wyposażony w rurę wskaźnika rozładunku, gdy koniec pręta jądrowego jest odłączony od powierzchni jądrowej, można również zapewnić bezpieczeństwo osób i urządzeń.
Napięcie fazowe tej samej nazwy o dużej różnicy fazowej o 30 ° z perspektywy napięcia analogowego (np. linia przesyłająca energię na długie odległości), chociaż regulacja oporu r i r 'nie może sprawić, że most będzie w pełni zrównoważony. Jednak w porównaniu do innych dwóch faz zmierzonych wartości Ig, różnica między nimi jest 2-3 razy większa i nadal można odróżnić różne fazy trzech faz.
Po dłuższym praktycznym użyciu przez odpowiednie biuro dostaw energii, ogólnie odzwierciedla to urządzenie bezpieczne, niezawodne, łatwe w użyciu, wysoką rozdzielczość fazy jądrowej i lekkie przenoszenie.
Po pewnej kontroli wysokiego napięcia urządzenie może być również używane do pomiaru wysokiego napięcia.
