Zasada przepływomierza biegów eliptycznych
I. Xiamen Szingchuan OGF Przegląd zasady przepływomierza eliptycznego:
OGF Zasada przepływomierza biegów eliptycznych jest rodzajem przepływomierza objętościowego, szczególnie nadający się do pomiaru przepływu ciężkich olejów, oleju napędowego, smarów, polietylenolu, żywicy i innych środowisk o wysokiej lepkości, więc przepływomierz biegów eliptycznych jest ogólnie nazywany również licznikiem oleju, który może bezpośrednio odczytać sumę przepływu płynów przepływających przez rurociąg. Jest szeroko stosowany w przemyśle naftowym, chemicznym i farmaceutycznym.
II. Xiamen Szingchuan OGF Zasada pracy przepływomierza eliptycznego:

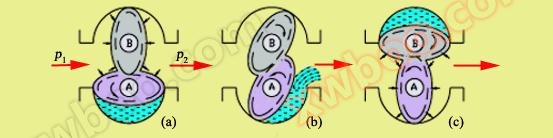

OGF Część pomiarowa przepływomierza z serii biegów eliptycznych składa się głównie z dwóch związanych ze sobą biegów eliptycznych i ich obudowy ( Pokój pomiarowy ) Składa się z różnicy ciśnienia zębów eliptycznych w pomiarowanym środowisku △ p=pl-p2 Pod wpływem wytwarzania momentu działania sprawia, że się obraca. W a) Pokazane miejsce, ze względu na P1 > P2 W P1 oraz P2 Wygenerowane pod wpływem koła momentu zwrotnego W A Produkuj obrót w kierunku zegarka, obrócić koło W A Półmiesięczna objętość środowiska pomiędzy obudową i wyróżnia się do wyjścia i napędza koła B Obracając się w przeciwnym kierunku zegarka, wtedy W A dla koła aktywnego, B Z koła, w b) Wyświetlana powyżej pozycja pośrednia, W A oraz B wszystkie koła aktywne; A w ( w w wyżej wymienionej lokalizacji, P1 oraz P2 Rola w W A Moc na kołach jest zerowy, działa na B Moc na kołach B Obrót obraca się w przeciwnym kierunku zegarka i wyróżnia środek, który został wdychany w objętości półmiesięcznej, do wyjścia. B dla koła aktywnego, W A Z koła, a a) Powyższa sytuacja jest dokładnie odwrotna. Tak powtarzając się, koło W A I koła B Zmiennie od jednego napędu do drugiego obracają się pomiarowe środek w pojemności nominalnej pół miesiąca raz na raz od importu do eksportu. a) i b) i c) To tylko oznacza, że eliptyczne przekładnia się obracają. 1/4 W przypadku tygodnia, a jego wydzielony środek pomiarowy jest objętością półmiesięczną. Tak więc wielkość pomiarowego środeku pomiarowego, która jest rozłożona na każdy obrat w tygodniu, jest objętością półmiesięczną. 4 wielokrotnie, przepływ objętości przez meteorometr biegów eliptycznych Q Dla: Q=4nù0 Wśród: w – Częstotliwość obrotu biegów eliptycznych ( Obróć się / sekundy ) ;
υ0—— objętość części półksiężycowej ( Bee. ) .
Tak więc objętość półmiesięczną w eliptycznym przepływomierzu biegów υ0 W pewnych warunkach, po prostu zmierzyć prędkość obrotową przekładni eliptycznej w Można poznać przepływ pomiarowanego medium.
III. Xiamen Szijchuan OGF Zasada przepływomierza eliptycznego:
Wysoka dokładność pomiaru, szeroki zakres przepływu i dobra powtarzalność;
Rotor spiralny obraca się równomiernie, małe wibracje i długa żywotność;
Niewrażliwy na zmiany lepkości badanego cieczy, szczególnie nadający się do pomiaru cieczy o wyższej lepkości;
Prosta struktura, małe wymiary i lekka waga;
Łatwa instalacja, przed stołem nie jest konieczna instalacja segmentu prostego;
IV. Xiamen Szingchuan OGF Parametry techniczne zasady przepływomierza eliptycznego:
1 Klasa dokładności: 0.5 Poziom, 0.2 Poziom (zazwyczaj -10-60 stopnia);
2 Temperatura środowiska: -20-80 stopni, w przypadku grzejnika 200 stopnia;
3 Ciśnienie nominalne: min 1.0 、 1.6 、 2.5 、 4.0 、 6.4 pięć poziomów ciśnienia;
4 Testowana lepkość cieczy: 0,6 - 200 MPa. s Wysoka lepkość 200-3000 MPa.s;
5 Materiał: podzielony na żelazo odlewane, stal odlewana i stal nierdzewna;
OGF-A Typ Przepływomierz eliptyczny z żeliwa, szeroko stosowany do pomiaru różnych olejów i żeliwa, które nie koroduje płynnych nośników; OGF-ETyp Przepływomierz eliptyczny ze stali odlewnej do pomiaru mediów wysokiego ciśnienia i niskiej korozji; OGF-BTyp Przepływomierz eliptyczny ze stali nierdzewnej, szeroko stosowany do pomiaru mocno korozyjnych płynów, takich jak kwasy, zasady, sole i związki organiczne;
6 Zakres pomiaru:
strumień Ilość Fan Około m3 / godzinę
Numer modelu
OGF-A Żelazo odlewne
OGF-E Stal odlewana
OGF-B Stal nierdzewna
Nominalny kaliber / Dokładność
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04 ~ 0.4
0.1 ~ 0.4
0.04 ~ 0.4
0.1 ~ 0.4
0.1 ~ 0.5
0.1 ~ 0.5
15
0.25 ~ 1.5
0.3 ~ 1.5
0.25 ~ 1.5
0.3 ~ 1.5
0.3 ~ 1.5
0.3 ~ 1.5
20
0.5 ~ 3
0.6 ~ 3
0.5 ~ 3
0.6 ~ 3
0.6 ~ 3
0.6 ~ 3
25
1 ~ 6
1.2 ~ 6
1 ~ 6
1.2 ~ 6
1.2 ~ 6
1.2 ~ 6
40
2.5 ~ 15
3 ~ 15
2.5 ~ 15
3 ~ 15
3 ~ 15
3 ~ 15
50
4 ~ 24
4.8 ~ 24
4 ~ 24
4.8 ~ 24
4.8 ~ 24
4.8 ~ 24
65
5 ~ 40
8 ~ 40
5 ~ 40
8 ~ 40
8 ~ 40
8 ~ 40
80
10 ~ 60
12 ~ 60
10 ~ 60
12 ~ 60
12 ~ 60
12 ~ 60
100
16 ~ 100
20 ~ 100
16 ~ 100
20 ~ 100
20 ~ 100
20 ~ 100
150
32 ~ 190
38 ~ 190
32 ~ 190
38 ~ 190
38 ~ 190
38 ~ 190
200
34 ~ 340
68 ~ 340
34 ~ 340
68 ~ 340
68 ~ 340
68 ~ 340
V. Xiamen Szijchuan OGF Zasada przepływomierza eliptycznego Wybór instrumentu: OGF
Średnica rury Rodzaj przyrządu Materiał przyrządu Wyjście sygnału
1 Średnica rury: DN10/15/20/25/40/50/80/100/150/200
2 Rodzaje przyrządów: podzielone na standardowe ( 1 wysokiej temperaturze ( 2 Wysoka lepkość ( 3 );
3 Materiał przyrządu: podzielony na żelazo ( W A (ze stali odlewnej) B (ze stali nierdzewnej) C );
4 Wyjście sygnału: wyjście bez sygnału ( 1 Wyjście pulsowe ( 2 (oraz 4-20 mA ( 3 );
Przykłady wyboru OGF-50 / 1 / 1 / 3
